Рукава напорные всасывающие ГОСТ 5398-76 с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре.
Применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов.
Рукав всасывающий состоит из нескольких слоев: внутреннего резинового, одного или нескольких слоев текстильного каркаса и наружного резинового.
Рукав состоит из нескольких слоев: внутреннего резинового, одного или нескольких слоев текстильного каркаса и наружного из резины.

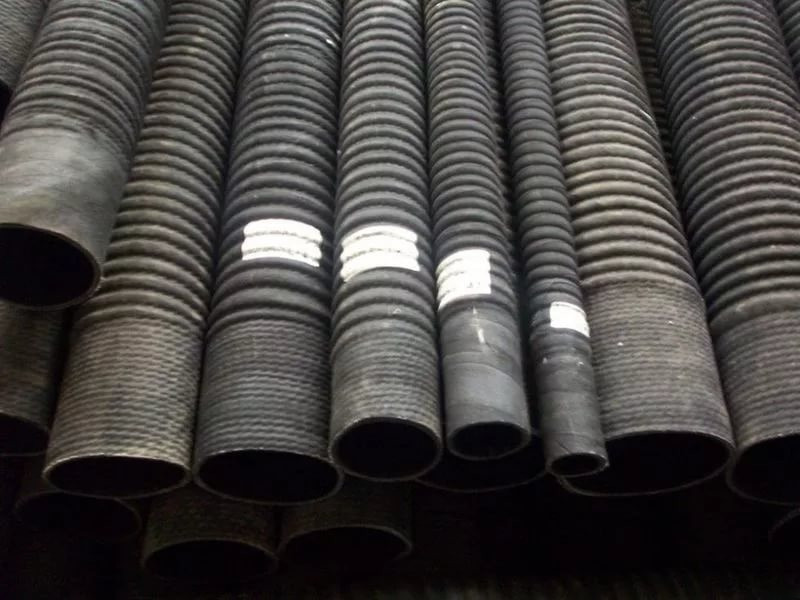

Рукава напорные всасывающие бывают двух видов: гладкими и гофрированными.
Температура работоспособности рукавов:
умеренный климат (от -35°С до +90°С)
тропический климат (от -10°С до +90°С)
холодный климат (от -50°С до +90°С)
Группы:
I – рукав напорный всасывающий (параметры давления: вакуум – 0,08 МПа (0,8 атм))
II – рукав напорный всасывающий (параметры давления: вакуум - 0,08 МПа (0,8атм), напор - 0,3; 0,5 и 1,0 МПа (3; 5; и 1,0 атм))
Класс "В" - для технической воды;
Класс "Б" - для бензина, керосина, топлив, масел на нефтяной основе;
Класс "КЩ" - слабые растворы неорганических кислот и щелочей концентрации до 20%;
Класс "П" - для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических и др. веществ, питьевая вода)
| Класс |
Внутренний диаметр,мм |
Рабочее давление, |
Рабочий вакуум, |
Длина манжеты, |
Длина рукава,м |
| В, Б, КЩ, П |
25 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
75 |
10 |
|
32 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
75 |
10 |
|
|
38 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
85 |
10 |
|
|
50 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
10 |
|
|
65 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
4; 6; 10 |
|
|
75 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
4; 6; 10 |
|
|
100 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
4; 6; 10 |
|
|
125 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
150 |
4 |
|
|
150 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
150 |
4 |
|
|
200 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
150 |
4 |
|
|
250 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
200 |
4 |
|
|
300 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
200 |
4 |
Примечания:
1. Рукава всех классов группы I должны быть герметичными при гидравлическом давлении равном:
0,3 МПа (3 кгс/см2) – для рукавов внутренним диаметром до 75 мм,
0,2 МПа (2 кгс/см2) – для рукавов внутренним диаметром свыше 75 мм.
2. Рукава классов Б, В, П, КЩ должны иметь не менее, чем трехкратный запас прочности (3Р) при разрыве гидравлическим давлением.
Пример условного обозначения:
Рукав Б – 2 – 25 – 10 ГОСТ 5398-76,
где:
Б – класс (бензин, керосин, топливо, масла на нефтяной основе);
2 – группа (например, рукава напорные всасывающие);
25 – внутренний диаметр (мм);
10 – рабочее давление (кгс/см2).
Одним из видов напорно-всасывающих рукавов являются антистатические рукава. В зависимости от конструкционных особенностей и назначения они применяются для всасывания и нагнетания нефтепродуктов, таких как бензин, топливо для реактивных двигателей, дизельное топливо и так далее. Конструкция антистатического напорного рукава предусматривает наличие двух резиновых слоев (внутреннего и наружного) и промежуточного нитяного каркаса задающего жесткость.
