Назначение
Электронасос КМ 50-32-200 предназначен для перекачивания воды (кроме морской) из водоёмов и резервуаров промышленного и сельского водоснабжения, содержащей механические примеси не более 0,1% по объему и размером частиц не более 0,2 мм. Допускается перекачивание других жидкостей с температурой от 0 до +85 °C сходных с водой по плотности, вязкости и химической активности.
Исполнение
Конструктивное – центробежный, консольный, моноблочный, одноступенчатый, горизонтальный.
Тип уплотнения – торцовое.
Климатическое – изготавливается в исполнении У, категории размещения 2
ГОСТ 15150-69
Область применения:
- насосные станции городского и сельского водоснабжения;
- системы отопления;
- системы теплоснабжения;
- системы орошения;
- системы повышения давления;
- технологические процессы;
- промышленные системы циркуляции воды.

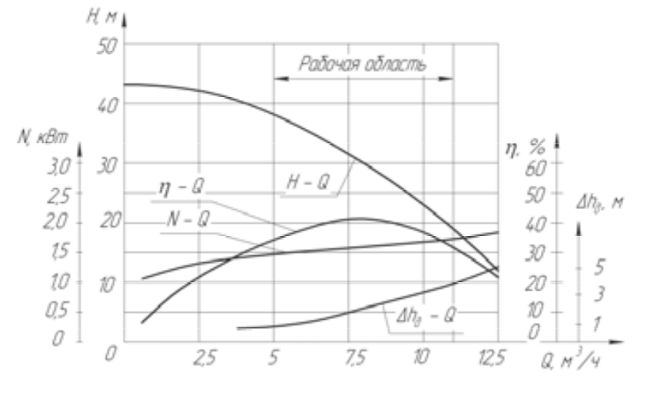

Основные технические характеристики
| Типоразмер электронасоса | КМ 50-32-200 |
|---|---|
| Подача, м3/ч (л/с) | 8 (2,2) |
| Напор, м | 30 |
| КПД электронасоса, % | 41 |
| Допускаемый кавитационный запас, м, не более | 3,5 |
| Мощность электродвигателя, кВт | 2,2 |
| Номинальный ток, А | 4,6 |
| Масса, кг | 28 |
| Частота вращения, об/мин | 2900 |
| Напряжение сети, В | 380 |

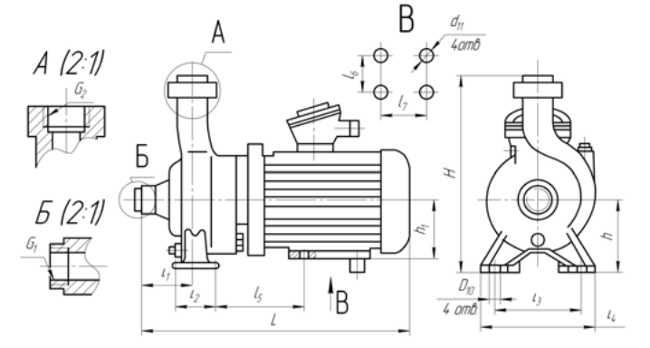

Габаритные и присоединительные размеры
| Типоразмер электронасоса | КМ 50-32-200 |
|---|---|
| L, мм | 441 |
| l1, мм | 66 |
| l2, мм | 66 |
| l3, мм | 210 |
| l4, мм | 246 |
| D10, мм | 12 |
| H, мм | 310 |
| G1 | 2 |
| G2 | 1 |
| h, мм | 135 |
| h1, мм | 80 |
| l5, мм | 88 |
| l6, мм | 125 |
| l7, мм | 100 |
| d11, мм | 10 |

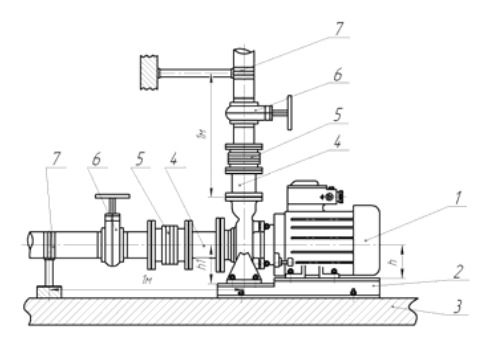

Монтаж электронасоса на объекте
| Типоразмер насоса | h, мм | h1, мм |
|---|---|---|
| КМ 50-32-200 | 80 | 135 |
- Электронасос
- Рама
- Фундамент (бетонное основание)
- Переходник (для установки приборов контроля)
- Компенсатор
- Запорно-регулирующая арматура
- Неподвижная ("мертвая") опора
Основные требования к монтажу:
- всасывающий и напорный трубопроводы должны иметь неподвижные опоры, установленные на расстоянии не более 1 метра от входа и выхода электронасоса, исключающие передачу усилий на патрубки электронасоса;
- монтаж электронасоса должен производиться с учетом выполнения условий, обеспечивающих заполненность всасывающей линии при повторном включении;
- крепление электронасоса – жесткое;
- возможна установка электронасосов без рамы на бетонное основание, которое должно быть выполнено с учетом перепада по высоте опорных плоскостей лап корпуса насоса и электродвигателя.
Упаковка
Упаковка – Стрейч пленка материал РЭ170А трехслойная, прозрачная глянцевая, двусторонняя
