Технические характеристики насоса КМН 80-65-175

• Подача номинальная: 50 м³/ч
• Напор номинальный: 30 м
• Двигатель взрывобезопасный: АИММ132М2У2
• Частота вращения: 2 900 об/мин
• Напряжение: 380 В
• Мощность: 11 кВт
• Частота: 50 Гц
• Габаритные размеры: 750х360х510 мм
• Масса: 120 кг
• Корректированный уровень звуковой мощности при нормальном режиме: не более 107 дБА

Насос КМН 80-65-175 - горизонтальный, консольный, моноблочный, одноступенчатый с основными деталями проточной части из коррозионно-стойких алюминиевых сплавов. Насос предназначен для эксплуатации во взрывоопасных зонах помещений класса В-1а, В-1б, В-1г, В-2а, П-I , П-II в соответствии с ПУЭ и наружных установках класса 1 и 2 по ГОСТ Р 51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов и паров категории взрывоопасности II В по ГОСТ Р 51330.11-99 и группы взрывоопасных смесей Т2, Т3 по ГОСТ Р 51330.5-99.

Насосы КМН комплектуются электродвигателем взрывозащищенного исполнения не ниже 1 EXDIIBT 4(5) по ГОСТ Р51330.0-99.

Перекачиваемые жидкости - светлые нефтепродукты, технические спирты, содержащие твердые включения в количестве не более 0,01 % по массе, с размером частиц не более 0,2 мм.

Вид климатического исполнения У2 по ГОСТ 15150-69.

Пример записи обозначения насоса:

КМН 80-65-175 Ю (2Г)

• где КМН – обозначение типа насоса (консольный, моноблочный, для нефтепродуктов);
• 80 – диаметр входного патрубка, мм;
• 65 – диаметр выходного патрубка, мм;
• 175 – условный диаметр рабочего колеса, мм;
• Ю – материал проточной части (Ю - алюминиевые сплавы);
• 2Г – двойное торцовое уплотнение (без обозначения – одинарное торцовое уплотнение и дополнительное манжетное).

Система гидравлической разгрузки осевой силы снижает осевую нагрузку на торцовое уплотнение и подшипники электродвигателя, значитительно увеличивая ресурс насоса.

Насос КМН 80-65-175 сертифицирован и разрешен Федеральной службой по экологическому, технологическому и атомному надзору, соответствует требованиям Российского Речного Регистра.

Насос КМН 80-65-175. Характеристики перекачиваемой жидкости.

• Плотность: не более 0,7 - 1,0 г/м
• Вязкость: не более 20 сСт
• Температура: от -50°C до 45°C
• Массовая доля твёрдых необразивных включений: не более 0,01%
• Размер частиц твёрдых необразивных включений: не более 0,2 мм

Значения напора и подачи рабочего диапазона насоса КМН 80-65-175

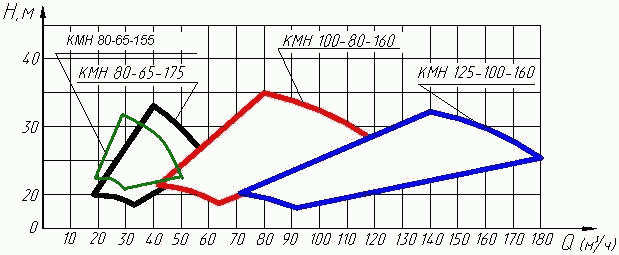

Сводная напорная характеристика насосов серии КМН
