Технические характеристики насоса КМН 100-80-160 2Г СО
- Подача номинальная: 100 м3/ч
- Напор номинальный: 32 м
- КПД насоса на номинальном режиме: не менее 60%
- Двигатель взрывобезопасный: 2АИМС160L2
- Частота вращения: 2928 об/мин.
- Мощность: 15 кВт
- Напряжение: 380 В
- Частота: 50 Гц
- Габаритные размеры: 869х350х495 мм
- Масса: 180 кг
Насос КМН 100-80-160. Назначение.
Насос центробежный КМН 100-80-160 горизонтальный, консольный, моноблочный, одноступенчатый с основными деталями проточной части из коррозионностойких алюминиевых сплавов.
Насос КМН 100-80-160 предназначен для эксплуатации во взрывоопасных зонах помещений класса В-1а, В-1б, В-1г, В-2а, П-I, П-II в соответствии с ПУЭ и наружных установках класса1 и 2 по ГОСТ Р51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов и паров категории взрывоопасности II В по ГОСТ Р1330.11-99 и групп взрывоопасных смесей Т2, Т3 по ГОСТ Р51330.5-99, комплектуется взрывозащищенным электродвигателем исполнения не ниже 1ЕxdIIBT4(5) по ГОСТ Р51330.0-99.
Перекачиваемые жидкости - светлые нефтепродукты, технические спирты.
Насос КМН 100-80-160. Характеристики перекачиваемой жидкости.
| Плотность, не более г/м |
0,7 - 1,0 |
| Вязкость, не более сСт |
20 |
| Температура, °C |
от -50 до 45 |
| Массовая доля твёрдых необразивных включений, не более % |
0,01 |
| Размер частиц твёрдых необразивных включений, не более мм. |
0,2 |
Вид климатического исполнения У2 по ГОСТ 15150-69.
Пример записи обозначения насоса:
КМН 100-80-160 Ю(2Г)
- где КМН – обозначение типа насоса (консольный, моноблочный, для нефтепродуктов);
- 100– диаметр входного патрубка, мм;
- 80 – диаметр выходного патрубка, мм;
- 160 – условный диаметр рабочего колеса, мм;
- Ю – материал проточной части (Ю - алюминиевые сплавы);
- 2Г – двойное торцовое уплотнение (без обозначения – одинарное торцовое уплотнение и дополнительное манжетное).
Система гидравлической разгрузки осевой силы снижает осевую нагрузку на торцовое уплотнение и подшипники электродвигателя, значительно увеличивая ресурс насоса.
Насос КМН 100-80-160 сертифицирован и разрешен Федеральной службой по экологическому, технологическому и атомному надзору, соответствует требованиям Российского Речного Регистра.
Значения напора и подачи рабочего диапазона насоса КМН100-80-160
| Подача, м3/ч |
80 |
90 |
100 |
110 |
120 |
| При напоре, м |
35 |
33,5 |
32 |
30 |
28 |
- Материал проточной части насоса: алюминевые сплавы Амг, АК7
- Уплотнение: силицированный графит

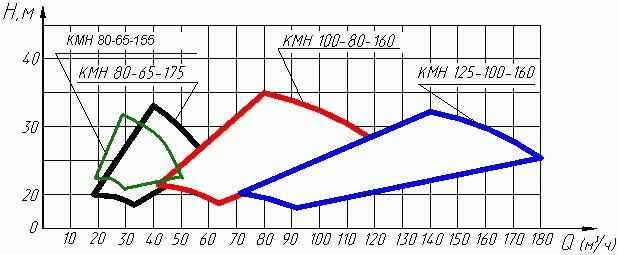

Сводная напорная характеристика насосов серии КМН
